安科瑞 师晴晴
江苏安科瑞电器制造有限公司 江苏江阴
一、前言
随着我国经济的飞速发展,各国船运贸易随之扩大,各种游艇,游船娱乐设施增多。传统船舶电力系统采用交流三相三线制绝缘系统,这种系统的优点是当某相对地短路时不会出现短路跳闸而导致供电中断,从而保证了船舶供电的连续性和可靠性。现代船舶电力系统容量不断增大,电力网络越来越复杂和密集,同时船舶的实际环境,如温度、湿度、盐雾、霉菌等条件比较恶劣,使得电力系统绝缘故障的发生率较高,并由此引发的火灾和相间短路的严重事故屡见不鲜。长期以来,限于技术手段,难以对绝缘状态实时监测,且一旦出现故障。对绝缘故障点的定位(查找)只能依靠人工对数百条负载支路逐条断电来实现,严重破坏了供电连续性。由此可见,电力系统绝缘状态的实时监测对船舶电力系统供电的安全性和连续性具有十分重要的意义。
二、产品
1.型号

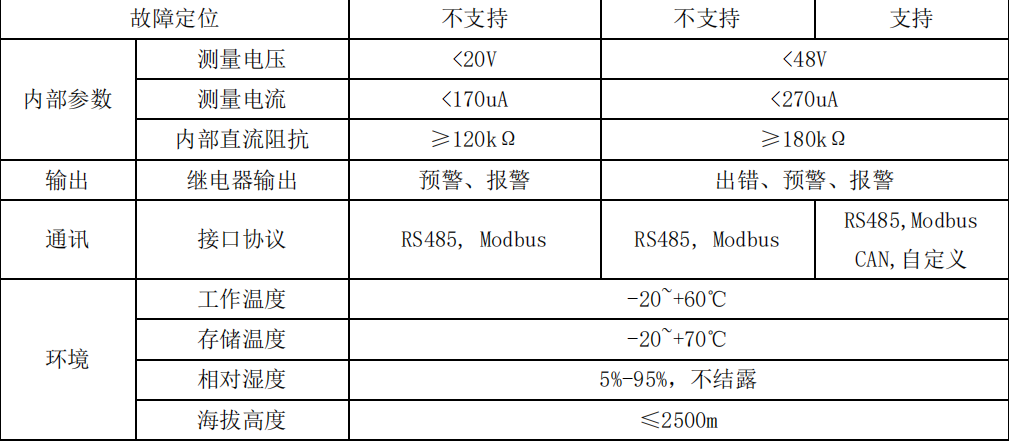

2.技术参数
三、注意事项
1)安装接线时应按接线图进行接线,接线*好用针式套接头压接后,再插入仪表相应端子并将螺钉拧紧,避免因接触不佳而导致仪表工作不正常。
2)AIM-T 系列提供 RS485 通讯接口,采用 Modbus-RTU 协议,AIM-T500L 另外提供CAN 通讯接口,采用自定义协议,用于故障定位信息交互。通讯连接时建议使用屏蔽双绞线,每芯截面均不应小于 1.0mm2。RS485 接口分别接 A、B,CAN 接口分别接 H、L,布线时应使通讯线远离强电电缆或其他强电场环境。通讯距离较长时建议 RS485 接口*末端的A、B 端子之间并联匹配电阻,CAN 接口首末端 H、L 端子之间并联匹配电阻,推荐阻值为120Ω。
3)继电器输出为无源干接点,报警器(或警示灯)需额外配置独立供电。
四、故障类型
1)辅助电源故障
故障表现:仪表通电后液晶和指示灯闪烁、不亮等。
故障排除:检查辅助电源的接线,使用万用表测量辅助电源电压,判断是电源问题还是仪表本身问题。仪表可使用自检功能,检测仪表功能是否正常。
2)仪表绝缘故障报警,故障排除后不恢复正常
故障表现:仪表通电正常运行,运行过程中,液晶绝缘故障报警,检查线路排除故障后绝缘监视仪仍然显示绝缘故障,不恢复至正常状态。
故障排除:面板操作,进入菜单设置,查看是否为手动恢复,如果是手动恢复,修改为自动恢复。设置完成后保存参数,查看是否恢复正常
