在 “双碳" 目标推动下，储能电站作为新型电力系统的核心支撑，其并网安全与电能质量稳定至关重要。储能电站通过电力电子变流器（PCS）实现充放电转换，过程中易产生谐波、电压波动与闪变等问题，不仅威胁站内设备寿命，还会冲击电网稳定，因此并网点电能质量监测成为储能电站安全运行的关键环节。安科瑞 APView400 电能质量在线监测装置，凭借 A 级监测精度与全参数分析能力，成为储能电站并网点谐波与电压波动监测的核心设备，为新能源并网提供可靠保障。

厂家联系18706162823（微信同号）

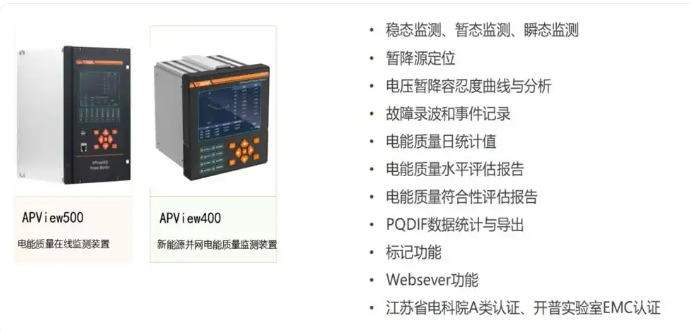

储能电站并网点电能质量问题成因复杂，治理难度大。一方面，PCS 中的 IGBT 等电力电子器件高频开关动作，会产生 2-63 次谐波，导致电压波形畸变，总谐波畸变率（THD）易超出 5% 的国标限值；另一方面，储能充放电功率动态调整、电池 SOC 状态变化，会引发电压波动与闪变，尤其在大功率切换时，电压波动幅度可能超过 2% 的并网标准，影响电网供电质量。此外，电网侧电压暂降、暂升等暂态事件，也会通过并网点传导至储能系统，导致 PCS 脱网或设备损坏，因此需对并网点电能质量进行全时段、高精度、多维度监测。APView400 装置严格遵循 IEC61000-4-30 A 级标准与 GB/T36547-2024 储能并网技术规定，专为新能源并网场景设计，具备谐波与电压波动专项监测能力。硬件采用 Xilinx SoC 双 ARM 内核架构，每周波 1024 点高速采样，测量精度达 0.2 级，可精准捕捉 2-63 次谐波、0.5-62.5 次间谐波，以及电压波动、闪变、暂降 / 暂升等全类型扰动。装置内置 32GB 工业级 SD 卡，可存储 90 天以上监测数据，配合故障录波功能，能完整记录谐波超标、电压波动越的波形数据，为故障溯源提供依据。在储能电站并网点部署时，APView400 通常安装于并网点高压侧或 PCS 输出端，实时采集电压、电流信号，同步监测核心指标。谐波监测方面，可实时分析各次谐波含量与总谐波畸变率，当 THD 超过 5% 或单次谐波超标时，立即触发声光告警并联动 APF 有源滤波器进行动态补偿；电压波动与闪变监测方面，精准计算短时闪变值（Pst）与长期闪变值（Plt），严格控制 Pst≤1.0、Plt≤0.8 的国标要求，避免电压波动引发电网频率振荡。同时，装置支持 GPS/IRIG-B 对时，确保多站点数据同步，满足电网调度对数据一致性的要求。实际应用中，APView400 已在青海电网侧储能、江苏用户侧储能等多个项目落地，成效显著。某 50MW 储能电站部署后，成功捕捉到 PCS 切换时 1.2ms 级电压暂降事件，通过录波数据定位故障原因，优化充放电策略后，电压波动幅度从 3.8% 降至 1.5%，谐波畸变率稳定控制在 3% 以内。此外，装置内置 WebServer 功能，支持远程实时查看数据、导出 PQDIF 格式报表，无缝对接储能 EMS 系统与电网调度平台，满足《电能质量管理办法》中新能源场站在线监测与数据上报要求中国政府网。综上，储能电站并网点谐波与电压波动监测是保障电网与储能系统安全稳定运行的核心环节。APView400 以高精度监测、全参数覆盖、智能化分析、易部署运维的优势，适配储能并网场景需求，构建 “监测 - 告警 - 治理 - 溯源" 闭环体系，助力储能电站合规并网、高效运行，为新型电力系统建设提供坚实的电能质量保障。
