无功谐波混合补偿装置：现代电力电能质量综合治理的核心枢纽
浏览次数：15发布日期：2026-05-27

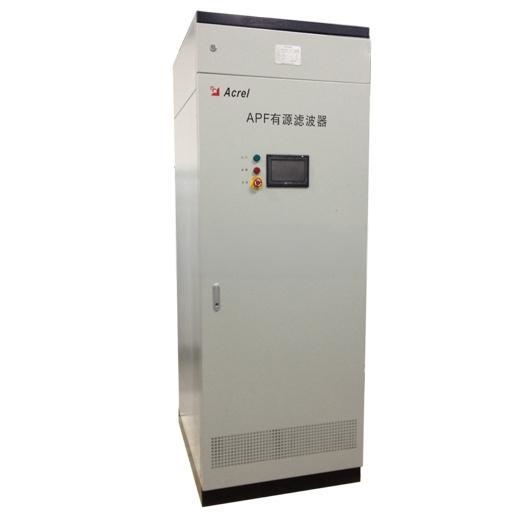

在当代工业与商业电力系统中，非线性负荷的广泛应用（如变频驱动、开关电源、电弧炉、整流设备等）导致了一个普遍且严峻的挑战：电网同时承受着无功功率失衡与谐波污染的双重压力。传统的解决方案往往采用“无功补偿装置”与“谐波滤波器”分离设置，不仅占用大量空间、增加投资成本，更因两者特性相互影响，易引发串联/并联谐振，导致系统不稳定甚至设备损坏。在此背景下，无功谐波混合补偿装置应运而生，它将动态无功补偿与谐波抑制功能高度集成于一体，成为实现高效、稳定、智能电能质量综合治理的核心技术装备。
一、核心矛盾与集成化必然性
电网中的无功功率问题主要体现在功率因数低下，导致线路电流增大、传输损耗升高、变压器与线路容量无法有效利用。而谐波问题则表现为电流电压波形畸变，引起设备过热、绝缘老化、保护误动、通信干扰等一系列连锁故障。若仅安装电容器组进行无功补偿，其容抗特性可能与系统感抗在特定谐波次数下形成谐振回路，放大谐波，危及整个电网安全。反之，若仅投切无源滤波器，虽能吸收固定次数的谐波，却无法应对快速变化的无功需求，且滤波效果受系统阻抗变化影响大。
因此，将两者在硬件层面和控制层面深度融合，实现“1+1>2”的协同效应，是解决这一矛盾的根本途径。混合补偿装置正是这种集成思想的杰出体现，它通过统一的接口接入电网，像一个智能的“电能质量净化中心”，同时处理无功和谐波两大问题。
二、无功谐波混合补偿装置的优势
1.功能高度集成，节省空间与投资：一套装置同时解决两大难题，显著减少占地面积、电缆用量及整体项目投资。
2.性能且互补：
滤波效果提升：有源部分弥补了无源滤波器对系统阻抗敏感、可能产生谐振的缺陷，并能滤除更多频段谐波，整体THDi（电流总谐波畸变率）通常可降极低水平。
无功响应快速精准：动态响应能力使装置能适应负荷的剧烈波动，维持母线电压稳定，避免因无功冲击造成的电压闪变。
抑制谐振风险：控制算法能实时监测系统状态，主动调整有源部分的输出，阻尼可能发生的串联或并联谐振，极大提升了系统安全性。
3.运行效率与经济性优化：无源支路承担了大部分基波无功和特征谐波任务，减轻了有源单元的容量压力，使得装置总体造价和运行损耗优于纯有源方案。同时，通过改善电能质量，降低了线路损耗，延长了下游设备寿命，产生了显著的综合经济效益。
4.智能化与自适应能力强：现代装置具备完好的通信接口（如RS485、以太网）和监测功能，可融入变电站自动化系统，实现远方监控、故障录波、事件记录与参数自适应调整，运维简便。
三、无功谐波混合补偿装置的应用场景
1.钢铁冶金：电弧炉、轧钢机等负荷波动剧烈、谐波含量高。
2.有色金属：电解铝、锌冶炼等大型整流设备集中区域。
3.电气化铁路与城市轨道交通：牵引变电所，谐波与负序问题突出。
4.石油化工：大型压缩机、泵类变频驱动系统。
5.数据中心与制造：对供电连续性、电压闪变敏感的精密设备集群。
6.港口码头：大型起重机械、变频驱动系统。
7.新能源场站：汇集站需治理逆变器产生的谐波并提供无功支撑。
